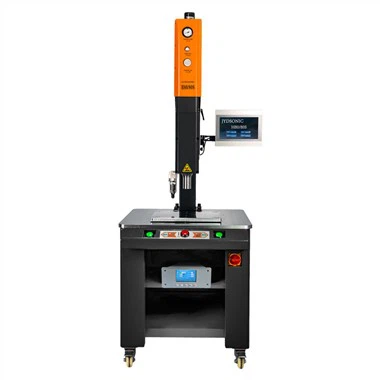

अल्ट्रासोनिक सीएफ कार्ड वेल्डिंग मशीन
ठेठ अल्ट्रासोनिक सीएफ कार्ड वेल्डिंग मशीन की आवृत्तियां 15 किलोहर्ट्ज़, 20 किलोहर्ट्ज़, 30 किलोहर्ट्ज़, 35 किलोहर्ट्ज़ और 40 किलोहर्ट्ज़ हैं। आम तौर पर, उपयुक्त वेल्डिंग आवृत्ति का चयन उत्पाद के आकार / प्रकार, भाग की ताकत और आंतरिक घटकों की उपस्थिति आवश्यकताओं के अनुसार किया जा सकता है।
उत्पाद वर्णन:
ठेठ की आवृत्तियोंअल्ट्रासोनिक सीएफ कार्ड वेल्डिंग मशीन15 किलोहर्ट्ज़, 20 किलोहर्ट्ज़, 30 किलोहर्ट्ज़, 35 किलोहर्ट्ज़ और 40 किलोहर्ट्ज़ हैं। आम तौर पर, उपयुक्त वेल्डिंग आवृत्ति का चयन उत्पाद के आकार / प्रकार, भाग की ताकत और आंतरिक घटकों की उपस्थिति आवश्यकताओं के अनुसार किया जा सकता है।
सामान्यतया, छोटे और सटीक इलेक्ट्रॉनिक उत्पादों (पीसीबी और माइक्रोइलेक्ट्रॉनिक घटकों सहित) वेल्डिंग के लिए, उच्च आवृत्ति 40KHz अल्ट्रासोनिक वेल्डर का उपयोग किया जाना चाहिए। 40KHz अल्ट्रासोनिक वेल्डिंग मशीन में छोटा आयाम और न्यूनतम वेल्डिंग दबाव होता है, जो उत्पाद के आंतरिक इलेक्ट्रॉनिक घटकों को नुकसान पहुंचाने से बच सकता है। उन्नत सतह उपस्थिति आवश्यकताओं वाले छोटे उत्पादों के लिए, वेल्डिंग के लिए 40KHz अल्ट्रासोनिक वेल्डिंग मशीन का उपयोग किया जाता है। क्योंकि आयाम और दबाव छोटा है, उत्पादों की वेल्डिंग उपस्थिति में सुधार किया जा सकता है।
बड़े और मध्यम आकार के भागों की वेल्डिंग के लिए कम आवृत्ति वाले 15KHz या 20kHz अल्ट्रासोनिक वेल्डर का उपयोग किया जाना चाहिए। पीपी और अन्य नरम सामग्री और खराब कठोरता वाले पतली दीवार वाले हिस्सों के लिए, वेल्डिंग के लिए 15 किलोहर्ट्ज़ कम आवृत्ति वाले बड़े आयाम वाले अल्ट्रासोनिक प्लास्टिक वेल्डर का उपयोग किया जाना चाहिए। 20kHz अल्ट्रासोनिक वेल्डर सबसे छोटे और मध्यम आकार के उत्पादों (जैसे अल्ट्रासोनिक CF कार्ड वेल्डर) वेल्डिंग के लिए उपयुक्त है। यह वर्तमान में सबसे व्यापक रूप से उपयोग की जाने वाली अल्ट्रासोनिक आवृत्ति भी है।
उत्पाद पैरामीटर
उत्पादों | H60 सीरीज | |||||||
प्रतिरूप संख्या। | 15K-4200W | 15K-3200W | 15K-2600W | 20K-3000W | 20K-2500W | 30K-1200W | 35K-1200W | 40K-800W |
काम करने की आवृत्ति | 15केएचजेड | 15केएचजेड | 15केएचजेड | 20KHZ | 20KHZ | 30KHZ | 35 किलोहर्ट्ज़ | 40 Khz |
कार्य शक्ति | 4200W | 3200W | 2600W | 3000W | 2500W | 1200W | 1200W | 800W |
कार्यशील वोल्टेज / गैस स्रोत | 220वी±10 प्रतिशत / 0.2-0.7एमपीए | |||||||
वेल्डिंग स्ट्रोक | 100 मिमी | 75 मिमी | 75 मिमी | 75 मिमी | 75 मिमी | 75 मिमी | 75 मिमी | 75 मिमी |
अल्ट्रासोनिक वेल्डिंग मशीन की मुख्य विशेषताएं:
1. उच्च परिशुद्धता वेल्डिंग वेल्डिंग प्रक्रिया में इलेक्ट्रॉनिक घटकों के फ्रैक्चर या क्षति की संभावना से बचाती है, और वेल्डिंग की उपज को बनाए रखती है;
2. छोटे आकार और सुविधाजनक संचालन
3. अल्ट्रासोनिक डिजिटल इलेक्ट्रिक बॉक्स से लैस, जो स्वचालित रूप से आवृत्ति को ट्रैक कर सकता है, अधिभार संरक्षण उपकरण और स्थिर वेल्डिंग गुणवत्ता के साथ;
4. वेल्डिंग प्रभाव अच्छा है, उपस्थिति दृढ़ और सुंदर है, और गति तेज है।
आवेदन का दायरा:
यह एबीएस, पीई, पीसी, पीएस, पीवीसी, पीपी, एबीएस और पीसी कंपोजिट, एक्रिलिक और अन्य प्लास्टिक सामग्री उत्पादों, और स्वचालित वेल्डिंग उत्पादन की छोटी और बड़ी मात्रा में विशिष्ट है। जैसे: ब्रांड एलेवेटर, एसडी कार्ड, सीएफ कार्ड और अन्य उत्पाद वेल्डिंग प्रसंस्करण।
सामान्य प्रश्न:
Q; के फ्रेम को कैसे समायोजित करेंअल्ट्रासोनिक सीएफ कार्ड वेल्डिंग मशीनजल्दी और प्रभावी ढंग से?
आजकल, वेल्डिंग उद्योग में अल्ट्रासोनिक वेल्डिंग मशीन का व्यापक रूप से उपयोग किया गया है। क्या हम जानते हैं कि अल्ट्रासोनिक वेल्डिंग मशीन का उपयोग करते समय अल्ट्रासोनिक वेल्डिंग मशीन के फ्रेम को कैसे समायोजित किया जाए?
अल्ट्रासोनिक वेल्डिंग मशीन फ्रेम की ऊंचाई विधि:
1. डाउनवर्ड स्ट्रोक को पीछे की ओर 1-2 मिमी समायोजित करने के लिए उपयोग किए गए स्क्रू को उठाएं, और स्क्रू को निर्धारित करने के लिए नट का उपयोग करें।
2. अल्ट्रासोनिक वेल्डिंग मशीन के फ्रेम के नीचे कार्यक्षेत्र पर अल्ट्रासोनिक बॉटम मोल्ड रखें, और फ्रेम को निर्धारित करने के लिए हैंडल को ढीला करें;
3. अल्ट्रासोनिक मोल्ड ड्रॉप स्विच को एक बार सेल्फ-लॉकिंग स्थिति में दबाएं;
4. वाइब्रेटिंग टेबल के हैंड व्हील की ऊंचाई को समायोजित करें, और अल्ट्रासोनिक मोल्ड और प्लास्टिक के पुर्जे बनाएं। अल्ट्रासोनिक वेल्डिंग मशीन की शीर्ष सतह एक दूसरे के लिए आम है, फ्रेम निर्धारित किया जाता है, और नीचे की फॉर्मवर्क प्लाईवुड के साथ तय की जाती है।
5. हवा के दबाव को 1.5 किग्रा से अधिक की स्थिति में समायोजित करें;
6. स्व-लॉकिंग स्थिति को रद्द करने के लिए अल्ट्रासोनिक वेल्डर के मोल्ड ड्रॉप स्विच को फिर से दबाएं। इस समय, अल्ट्रासोनिक मोल्ड निलंबित अवस्था में लौट आता है।
